ROHM开发适用于NXP的的高效率电源管理IC

2018-06-13 16:35 次阅读

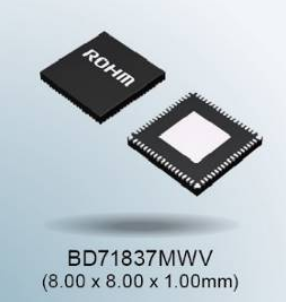

全球知名半导体制造商ROHM(总部位于日本京都)开发出非常适用于NXP® Semiconductors(以下简称“恩智浦公司”)的应用处理器“i.MX 8M系列”的高效率电源管理IC(以下简称“PMIC”)“BD71837MWV”。 “i.MX 8M系列”是在语音、音乐、视频处理方面表现出色的应用处理器,适用于从家用影音设备到工业/楼宇自动化、移动PC等广泛的应用。 ROHM开发适用于NXP的的高效率电源管理IC “BD71837MWV”是融入ROHM多年积累的处理器用电源龙8娱乐城官网,并集成了i.MX 8M处理器所需的电源系统(Power rail)与功能的PMIC。仅1枚芯片即可提供包括功率转换效率高达95%的高效率DC/DC转换器*1在内的系统所需的电源和保护功能,同时还内置适用于i.MX 8M处理器的电源ON/OFF时序器,不仅有助于应用的小型化,还使应用龙8国际下载更加容易,并大大缩短开发周期。 恩智浦公司的i.MX高级营销总监Leonardo Azevedo先生表示,“ROHM是实现i.MX生态系统的重要合作伙伴。在采用i.MX 8M处理器时,BD71837MWV对于寻求单芯片电源解决方案的客户来说是最佳选择”。 本产品于2018年6月开始出售样品(800日元/个,不含税),计划于同年10月开始以月产40万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。 未来ROHM将继续开发有助于节能化和系统优化的产品与龙8娱乐城官网,为社会发展贡献力量。 ROHM开发适用于NXP的的高效率电源管理IC 近年来,随着IoT龙8娱乐城官网的发展,诸如long8龙8国际pt音箱的语音命令及流式音频/视频等,电子设备与用户交互(人机对话,人机互动)的需求日益高涨。 恩智浦公司的“i.MX 8M系列”拥有多达四个Arm® Cortex®-A53内核、一个Cortex-M4内核、灵活的存储器选项以及可高速连接的接口。另外,还提供全4K超高清分辨率、HDR视频功能、高保真音频播放、多达20个音频通道以及DSD512音频。音频/视频和机器学习相结合的一体化平台,可为用户带来无缝的流畅连接与直观体验。 ROHM利用多年积累的模拟龙8国际下载龙8娱乐城官网和电源领域工艺龙8娱乐城官网优势,开发出非常适用于恩智浦公司i.MX应用处理器的PMIC。 <新产品特点> 1.仅1枚芯片即可提供i.MX 8M系列所需的电源功能 “BD71837MWV”的电源电路根据“i.MX 8M系列”处理器的电源系统龙8国际下载而成,集控制逻辑、8通道降压型DC/DC转换器(Buck Converter)、7通道LDO*2于一身,仅这1枚芯片,不仅可为处理器供电,还可为应用所需的DDR存储器供电。此外,还内置有SDXC卡用1.8V/3.3V开关、32.768kHz晶振缓冲器、众多保护功能(各电源系统的输出短路、输出过电压、输出过电流及热关断等)。 搭载功率转换效率高达95%的降压型DC/DC转换器,输入电压范围更宽,支持从1节锂离子电池到USB的广泛电压范围(2.7V~5.5V),因此,不愧为i.MX 8M处理器应用领域的最佳PMIC。 ROHM开发适用于NXP的的高效率电源管理IC 2.小型QFN封装,更节省空间 采用小型QFN封装(8mm x 8mm, 高度1mm Max, 间距0.4mm, 68pin),不仅可提供所需的电源功能,而且PMIC的引脚配置龙8国际下载还使i.MX 8M处理器和DDR存储器的连接更加容易,非常有助于减轻PCB板布局龙8国际下载时的负担。同分立元器件组成的与新产品相同的电源系统相比,部件数量可减少56个,贴装面积可缩减45%(以“单面贴装、Type-3 PCB”为条件)。另外,如果采用双面贴装,则仅需不到400mm2的空间即可实现电源功能。 ROHM开发适用于NXP的的高效率电源管理IC 3.可根据系统用途量身定制 为了使应用龙8国际下载更灵活更自由,新产品搭载了i.MX 8M处理器支持的电源模式(RUN、IDLE、SUSPEND、SNVS、OFF)相应的时序器。通过I2C接口和OTP(One Time Programmable ROM),根据系统要求的功能和存储器类型,可定制各电源的输出电压、ON/OFF控制、保护功能的启用/禁用、以及电源模式的转换条件,从而可实现满足用途的最佳应用龙8国际下载。 4.与i.MX 8M处理器的运行评估已完成,可缩短应用开发周期 与i.MX 8M产品相结合的实装运行工作也已完成评估,因此可缩短应用的开发周期,从而有助于及时向市场推出产品。ROHM还为客户准备了龙8国际下载时所需的外围应用相关的龙8国际下载指南、参考电路及参考布局。而且,还可提供用来在电源单体评估或定制时事先评估的PMIC单体评估板。 <新产品的功能概要> - 输入电压2.7V ~ 5.5V - 降压型DC/DC转换器 x 8ch - LDO x 7ch - 搭载SD卡驱动用多路复用器 - 内置32.768kHz晶振电路 - 搭载丰富的保护功能(软启动功能、电源轨错误检测、过电压保护、过电流保护等) - 支持I2C接口(Max 1MHz) - 中断功能(带掩码功能) <术语解说> *1) DC/DC转换器 DC/DC转换器是电源IC的一种,具有将直流(DC)电压转换为直流电压的功能。主要有用来降低电压的降压型和用来提升电压的升压型两种类型。 *2) LDO稳压器 (Low Drop Out Regulator / 低饱和稳压器) 输入和输出的电压差较低,属于“线性稳压器”(输入输出电压呈线性动作)类别里的电源IC。 与DC/DC等开关稳压器相比,具有电路结构简单、噪声低等特点。
